規格參數 外形尺寸推力曲線資料下載

命名規則：

24D5550H1-X-□□□

規格	說明
24	電機外徑：60mm
D	類型：電動缸
55	機身長度：55mm
50	額定電流：5.0A
H1	絲桿代碼
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數：

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

24D5550H1-X-□□□

2.1V

1.5N.m

55mm

脈沖型S-245D/

S-266D

24D7550H1-X-□□□

2.9V

2.5N.m

75mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號	絲桿直徑	導程	步長（mm）	斷電自鎖力（N）
H2	9.525	1.27	0.00635	800
H5		2.54	0.0127	300
H8		5.08	0.0254	90
H11		10.16	0.0508	30
H13		25.4	0.127	6

請注意：其他絲桿直徑、導程可根據客戶要求定制。

行程參數：

行程S(mm)	尺寸A(mm)
行程S(mm)	尺寸A(mm)
25	52
50	77
75	102
100	127
150	177
200	227
300	327
400	427
500	527

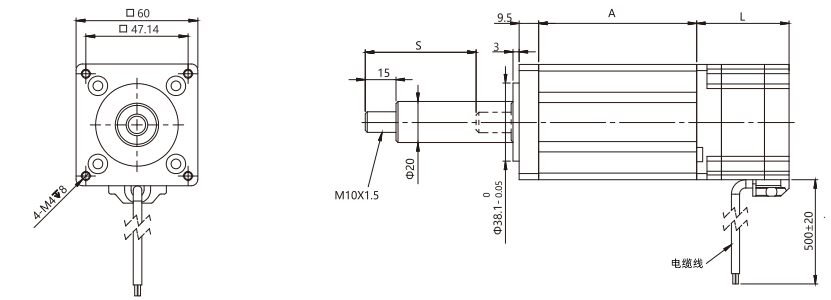

尺寸圖

請注意：

1、絲桿端頭可根據客戶要求加工;

2、電機可選配剎車和編碼器;

3、絲桿長度可定制。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

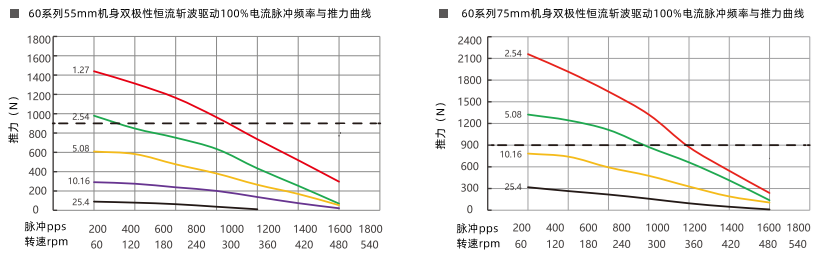

推力曲線

以上曲線是用S-245D/S-266D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
