規格參數 外形尺寸推力曲線資料下載

命名規則：

23C4530H1-X-□□□

規格	說明
23	電機外徑：57mm
C	電機類型：固定軸式
45	機身長度：45mm
30	額定電流：3A
H1	絲桿代碼
□	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號	電壓	額定電流	保持力矩	機身長	推薦驅動器
23C4530H1-X-□□□	2.3V	3A	0.7N.m	45mm	脈沖型:ISD880
23C5530H1-X-□□□	3V	3A	0.9N.m	54mm
23C6540H1-X-□□□	3.1V	4A	1.5N.m	65mm
23C7540H1-X-□□□	3.8V	4A	1.8N.m	76mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號	絲桿直徑	導程	步長1.8°（mm）	斷電自鎖力（N）
H2	9.525	1.27	0.00635	800
H5		2.54	0.0127	300
H8		5.08	0.0254	90
H11		10.16	0.0508	30
H13		25.4	0.127	6
J1	10	2	0.01	400
J2		4	0.02	140
J3		10	0.05	35
J4		20	0.1	10

請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

編碼器性能參數

編碼器解析度	1000線、2000線可選
工作溫度	-20℃-85℃
儲藏溫度	-40℃-85℃
濕度	RH90%max，非冷凝環境
供電電壓	4.5-5.5V
電流消耗	30mA
極限頻率	60KHz
極限速度	3600r/min
脈沖寬度	180±30°e
相位偏移	90±18°e
最大輸出電流	150mA
信號電平	低0V;高+3.5V；無負載，+3V有負載

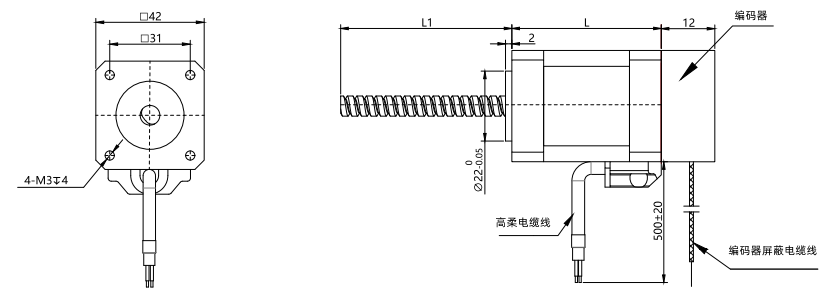

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

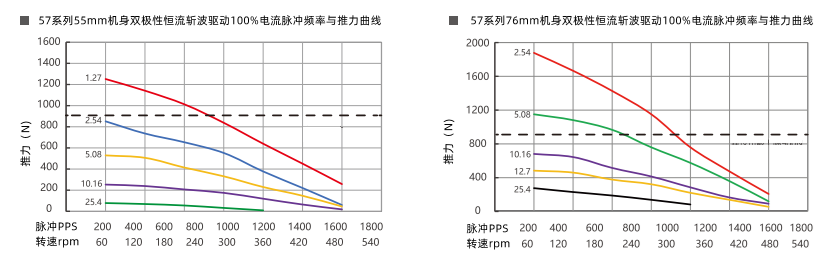

推力曲線

以上曲線是用S-245D/S-266D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
