命名規則：

17C3415F1-X-□□□

規格

說明

17

電機外徑：42mm

C

電機類型：固定軸式

34

機身長度：34mm

15

額定電流：1.5A

F1

絲桿代碼

□

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

17C3415F1-X-□□□

2.6V

1.5A

0.25N.m

34mm

脈沖型S-224D

17C4015F1-X-□□□

3.3V

1.5A

0.4N.m

40mm

17C4825F1-X-□□□

2V

2.5A

0.5N.m

48mm

17C6025F1-X-□□□

2.5V

2.5A

0.7N.m

60mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

F1

6.35mm

1.27

0.00635

150

F2

2.54

0.0127

40

F3

6.35

0.03175

15

F6

12.7

0.0635

3

F8

25.4

0.127

0

請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

行程參數：

行程S(mm)

尺寸A(mm)

尺寸B(mm)

L-34

L-47

L-48

L-40

12.7

20.6

6.4

0.4

0

0

19.1

27

12.8

6.8

0

0

25.4

33.3

19.1

13.1

5.1

0

31.8

39.7

25.5

19.5

11.5

0

38.1

46

31.8

25.8

17.8

5.8

50.8

58.7

44.5

38.5

30.5

18.5

63.5

71.4

57.2

51.2

43.2

31.2

編碼器性能參數

編碼器解析度

1000線、2000線可選

工作溫度

-20℃-85℃

儲藏溫度

-40℃-85℃

濕度

RH90%max，非冷凝環境

供電電壓

4.5-5.5V

電流消耗

30mA

極限頻率

60KHz

極限速度

3600r/min

脈沖寬度

180±30°e

相位偏移

90±18°e

最大輸出電流

150mA

信號電平

低0V;高+3.5V；

無負載，+3V有負載

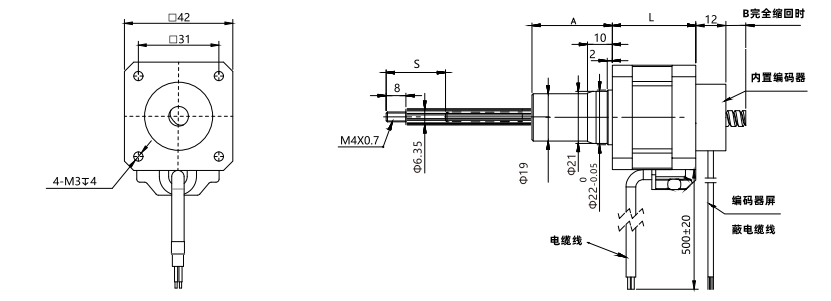

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
