規格參數 外形尺寸推力曲線資料下載

命名規則：

08E3005G0402-X-□□□

規格	說明
08	電機外徑：20mm
E	電機類型：外部驅動式
30	機身長度：30mm
05	額定電流：0.5A
G	滾珠絲桿
04	絲桿導程4mm
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

08E3005G0402-X-□□□

2.5V

0.5A

0.018N.m

38mm

脈沖型S-224D

08E4205G0402-X-□□□

6.3V

0.5A

0.03N.m

42mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

絲桿代碼	絲桿直徑	導程	精度等級	定位精度	軸向間隙
0401	4mm	1	C7	±0.05	≤0.03
0402	4mm	2	C7	±0.05	≤0.03

請注意：其他絲桿直徑、導程可根據客戶要求定制。

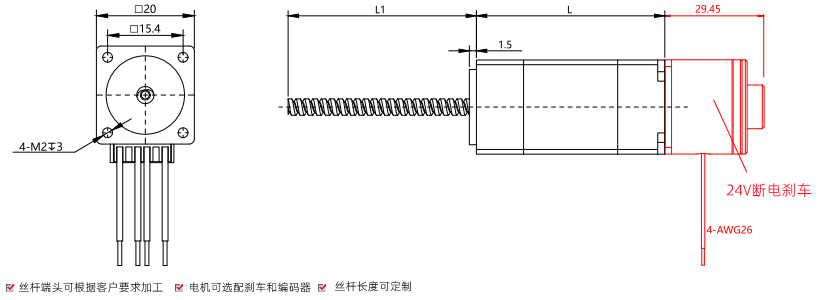

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

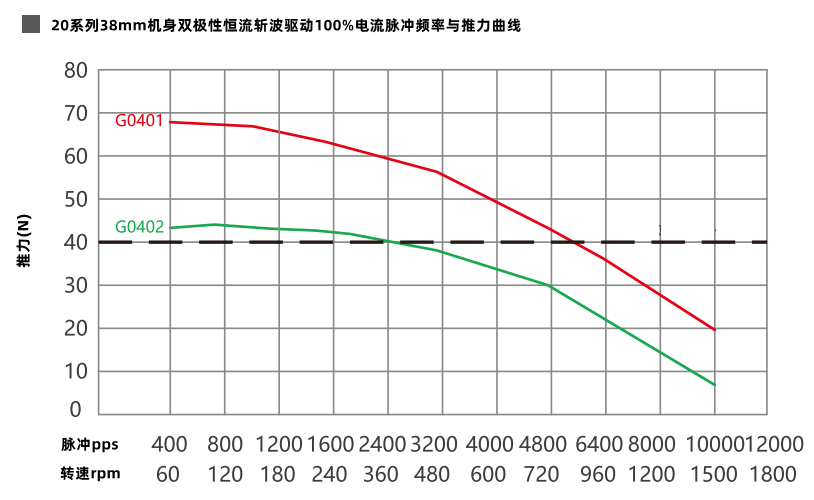

推力曲線

S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
